Trosolwg Cynnyrch

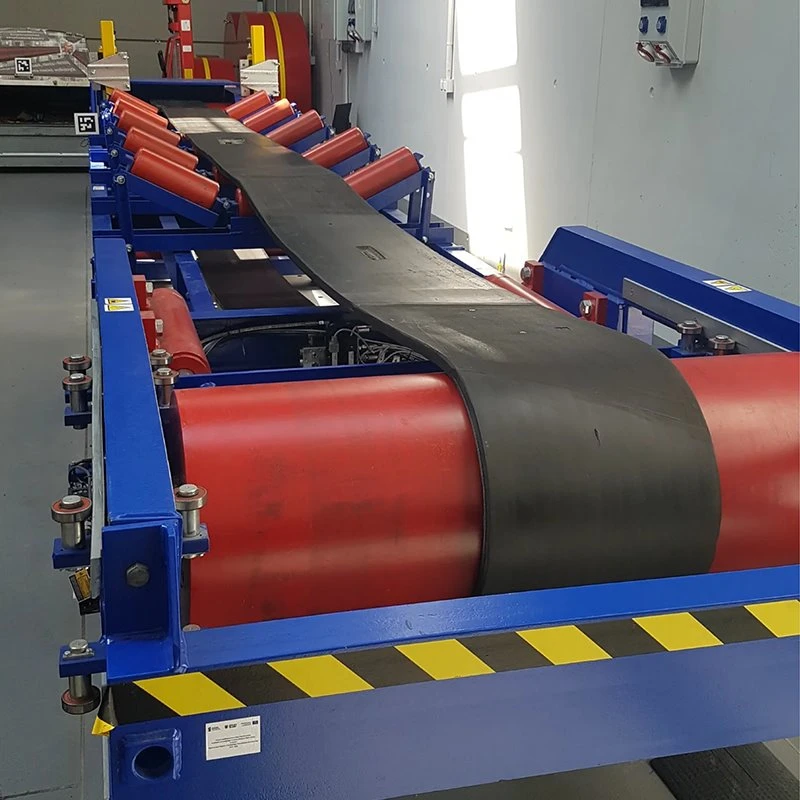

Wedi'i beiriannu ar gyfer gallu uchel, cludo deunydd swmp pellter hir mewn mwyngloddiau tanddaearol ac amgylcheddau risg tân, mae'r gwregys cludo llinyn dur gwrth-fflam hwn yn cyfuno adeiladwaith carcas cryfder tynnol uchel â chyfansoddion gorchudd rwber sy'n diffodd eu hunain. Mae cordiau dur carbon uchel wedi'u galfaneiddio yn darparu'r estyniad lleiaf posibl o dan densiwn uchel, tra bod stociau gorchudd halogenaidd arbenigol yn atal lledaeniad fflam ac yn gwasgaru trydan statig.
Nodweddion Allweddol
Cryfder Torri Uchel:Yn darparu ar gyfer gosodiadau trawsgludo uchel, tensiwn hir hyd at sawl cilomedr heb bwyntiau trosglwyddo canolradd.
Elongation Isel:Mae cyfanswm yr ehangiad o dan y llwyth gweithredu llawn yn parhau i fod o dan 0.25%, gan leihau'r nifer sy'n cymryd strôc a gofynion teithio gwrthbwysau.
Ymwrthedd Lluosogi Fflam:Mae gorchuddion rwber yn-diffodd ar unwaith ar ôl tynnu'r ffynhonnell danio, gan gydymffurfio â rheoliadau diogelwch tanddaearol llym.
Effaith a Gwrthsafiad:Mae matrics rwber gwydnwch uchel yn amsugno egni trawiad trwm mewn mannau llwytho, gan amddiffyn cordiau dur mewnol rhag treiddiad a lleithder i mewn.
Adlyniad Cord Superior:Mae trochi RFL (Resorcinol Formaldehyde Latex) a chortynnau adeiladu sinc -agored galfanedig - arbenigol yn sicrhau cloi mecanyddol rhwng dur a rwber, gan atal rhwd rhag ymledu.
Manylebau Technegol
|
Paramedr |
Ystod Safonol / Manyleb |
Safon Prawf |
|
Dosbarth Cryfder Tynnol |
St 630 i St 5400 N/mm |
ISO 15284/DIN 22131/AS 1333 |
|
Lled Belt |
800 mm i 2400 mm (+/- 1% goddefiant) |
ISO 523 |
|
Diamedr Cord |
2.2 mm i 11.5 mm (Sinc-carbon uchel galfanedig) |
ISO 15284 |
|
Elongation Gweithio |
<= 0.25% (at 100% rated tension) |
ISO 15284 |
|
Gorchuddiwch Rwber Trwch |
Uchaf: 4.0 mm - 10.0 mm / Gwaelod: 3.0 mm - 8.0 mm |
ISO 583 |
|
Gorchuddiwch Cryfder Tynnol |
>= 18 i 25 MPa |
ISO 37/AS 1332 |
|
Cover Elongation at Break |
>= 400% |
ISO 37 |
|
Cryfder Adlyniad (Cord i Rwber) |
>= 12.0 N/mm (Cyflwr gweithredu) |
ISO 252 |
Strwythur Belt
Mae'r bensaernïaeth draws-adrannol yn cynnwys pum parth swyddogaethol sydd wedi'u peiriannu ar gyfer dosbarthiad llwyth a gwydnwch:
Rwber Clawr Uchaf:Yn cysylltu'n uniongyrchol â deunyddiau sgraffiniol; wedi'i lunio gydag ychwanegion gwrth-statig a fflam-retardant.
Clustog Uchaf (Torri) Rwber:Haen llinyn traws opsiynol neu haen gwm elastigedd uchel i amsugno trawiad trwm a gwrthsefyll gouging.
Craidd Cord Dur:Cortynnau dur cyfochrog hydredol sy'n darparu'r sgerbwd tynnol cynradd.
Rwber clustog gwaelod:Yn crynhoi'r cordiau dur ac yn sefydlogi'r bylchau rhwng cordiau o dan ystwytho deinamig.
Rwber Clawr Gwaelod:Rhyngwynebau â segurwyr a phwlïau; llunio ar gyfer ymwrthedd treigl isel a disipation gwres.
Deunyddiau ac Adeiladwaith
Atgyfnerthu Tynnol:Llinynnau gwifren ddur galfanedig tynnol uchel (adeiladu 1 x 19 neu 7 x 7) wedi'u troelli â'r hyd lleyg gorau posibl i gynyddu treiddiad rwber yn ystod vulcanization.
Cyfansoddion Matrics:Cyfuniadau rwber cloroprene (CR) neu EPDM/SBR arbenigol wedi'u cymhlethu â gwrth-fflamau halogenaidd, triocsid antimoni, a charbon du dargludol (gwrthedd wyneb < 3 x 10^8 Ohm).
Adeiladu Ymyl:Mae selio ymyl rwber wedi'i fowldio yn atal lleithder a dŵr mwynglawdd asidig rhag mynd i mewn i'r craidd dur.
Perfformiad
Ataliad Fflam:Yn pasio profion tanio ffrithiant drwm a phrofion tân oriel propan heb luosogi fflam.
Gwrthiant Arwyneb Trydanol:Yn gollwng trydan statig yn ddiogel, gan atal tanio gwreichionen mewn atmosfferau nwy ffrwydrol neu lwch glo.
Bywyd Blinder Dynamig:Yn gwrthsefyll ystwytho parhaus dros sawl gyriant pwli gyda bywyd gwasanaeth deinamig o fwy na 50,000 o oriau gweithredu o dan lwythi â sgôr.
Ceisiadau
Cloddio am lo o dan y ddaear:Prif gât a chynffon-ffyrdd cludo porth sy'n gofyn am allu gwrthsefyll tân llym (Safonau M-gradd/MSHA/ISO 340).
Cloddio a Chwarela Wyneb:Cludo gwenithfaen miniog, mwyn haearn a gorlwyth dros y tir.
Terfynellau Porthladd a Thrin Swmp:Systemau llwytho a phentyrru llongau trwybwn uchel sy'n trin glo, sylffwr, a gwrtaith.
Cynhyrchu Pŵer:Cludwyr iard lo caeedig a llinellau bwydo boeler.
Cydweddoldeb System Cludwyr
Diamedrau pwli:Diamedrau drwm lleiaf wedi'u cyfrifo yn unol â DIN 22101 / ISO 3684 yn seiliedig ar ddiamedr llinyn dur a sgôr tynnol (fel arfer 125 xd ar gyfer pwlïau gyriant lle mae d yn diamedr llinyn).
Onglau Trough Idler:Yn gwbl gydnaws â setiau segur 30 gradd, 35 gradd, a 45 gradd.
Dulliau sbleis:Mae angen hollti dau gam neu dri cham gan ddefnyddio gwm clymu cyfatebol a stoc gorchudd wedi'i fwlcaneiddio ar dymheredd a phwysau rheoledig.
Canllaw Dewis Cynnyrch
I ddewis y gwregys cywir ar gyfer eich gosodiad, gwerthuswch y meini prawf gweithredol canlynol:
Cyfrifwch Uchafswm Tensiwn (Tmax):Darganfyddwch ddechrau, brecio, a{0}nodi tensiynau gweithredu cyson ochr yn ochr â ffactorau diogelwch (yn nodweddiadol 6.7:1 i 7:1) i ddewis y sgôr St priodol.
Diffinio Gofynion Diogelwch Tân:Cadarnhau safonau rheoleiddio rhanbarthol (ISO 340, CSA M422, MSHA 30 CFR Rhan 14 / Atodlen 2G, neu AS 1333) i nodi'r union radd gwrth-fflam.
Asesu Effaith Deunydd:Dewiswch drwch a gradd y clawr uchaf (ee, sgraffiniad-gwrthsefyll + gwrth-fflam-yn seiliedig ar faint lwmp, uchder gollwng, a sgraffiniaeth.
Gwirio Pellteroedd Pontio:Sicrhewch fod dyluniad y system yn darparu pellter trosglwyddo digonol o'r cafn i broffiliau gwastad mewn pwlïau terfynell i atal cortynnau ymyl gor-bwysleisio.
Gweithgynhyrchu a Rheoli Ansawdd
Mae gweithrediadau cynhyrchu yn defnyddio llinellau calendr awtomataidd a pheiriannau manwl gywir i sicrhau cysondeb dimensiwn a strwythurol:
Cydraddoli Tensiwn Cord:Mae creeli dec aml-ddec yn cymhwyso tensiwn micro a reolir cyn- (+/{-% amrywiad ar draws y we) i bob llinyn dur unigol cyn mewnosod rwber, gan atal dosbarthiad llwyth anwastad a chambr gwregys.
Vulcanization Parhaus:Mae gwasg drwm cylchdro (Rotocure) neu linellau gwasg hydrolig aml-golau dydd yn cynnal proffiliau thermol unffurf (+/- 1.5 gradd ) a phwysedd penodol uchel ar draws lled y gwregys cyfan, gan ddileu mandylledd mewnol a micro-gwag.
Mewn -Profi Llinell nad yw'n Ddinistriol:Mae systemau sganio pelydr X awtomataidd yn archwilio aliniad llinyn mewnol a chysondeb traw yn barhaus ar hyd y gofrestr gyfan.
Profion Labordy Dinistriol:Mae samplau ar hap o bob swp cynhyrchu yn cael profion torri tynnol statig, profion tynnu llinyn deinamig allan (ISO 252), a phrofion cyflymach osôn/heneiddio thermol.
Safonau a Phrofi
Mae gwregysau'n cael eu cynhyrchu, eu profi a'u hardystio yn unol â safonau a gydnabyddir yn rhyngwladol:
ISO 340:Gwregysau cludo - Nodweddion fflamadwyedd graddfa labordy - Gofynion a dull prawf.
ISO 15284:Gwregysau cludo llinyn dur - Profi cryfder tynnol trwch llawn o sbleisiau mecanyddol.
ISO 252:Gwregysau cludo - Adlyniad rhwng plis - Dulliau prawf.
ISO 284:Gwregysau cludo - Dargludedd trydanol - Manyleb a dull prawf.
Safonau Tân Rhanbarthol:MSHA 30 CFR Rhan 18 / Rhan 14, CSA M422, ac UG 1333.
Addasu
Wedi'i beiriannu-i-archebu ffurfweddau sydd ar gael ar gyfer amodau gweithredu arbenigol:
Cyfansoddion Clawr:Gorchuddion priodwedd deuol sy'n cyfuno ymwrthedd crafiadau eithafol (cod DIN D/H) â gwrth-fflam.
Rip{0}}Systemau Canfod:Integreiddio dolenni dargludol wedi'u mewnosod neu sglodion trawsatebwr o fewn y carcas ar gyfer monitro rhwygiad hydredol awtomataidd.
Lled a Hyd:Lled personol hyd at 2400 mm a hyd rholiau parhaus hyd at 500 metr fesul rîl, wedi'u cysylltu â manylebau'r prosiect.
Pecynnu a Chyflenwi
Pecynnu:Mae gwregysau wedi'u clwyfo'n dynn ar riliau dur trwm, wedi'u lapio mewn-rhwystr lleithder{{-cynnwys plastig sy'n gwrthsefyll UV, ac wedi'u selio â strapiau dur trwm.
Trin:Mae flanges rîl yn cael eu hatgyfnerthu ar gyfer trin craen neu fforch godi; mae arborau canolfan yn cynnwys bariau taenu safonol.
Cludo:Wedi'i lwytho i gynwysyddion 20GP/40HC neu dorri-swmp llestri gyda phecynnau desiccant y tu mewn i ddeunydd lapio wedi'i selio i atal ocsideiddio yn ystod y daith forol.
FAQ
C: Pa safonau gwrth-fflam y mae'r gwregysau hyn yn eu bodloni?
A: Maent yn cydymffurfio ag ISO 340 ar gyfer profion llosgi labordy, yn ogystal â gofynion mwyngloddio tanddaearol rhanbarthol penodol megis CSA M422 (Canada), MSHA 30 CFR Rhan 14/2G (UDA), ac AS 1333 (Awstralia) yn dibynnu ar ffurfiad cyfansawdd.
C: Sut mae rhwygo hydredol yn cael ei atal mewn parthau effaith uchel?
A: Trwy nodi plis torrwr ardraws dewisol (naill ai llinyn dur neu ffabrig aramid) wedi'i fewnosod o dan y clawr uchaf, sy'n atal gwrthrychau miniog rhag treiddio i'r cordiau tynnol hydredol cynradd.
C: Beth yw oes silff nodweddiadol reel gwregys llinyn dur heb ei osod?
A: Pan gaiff ei storio'n unionsyth ar riliau dur mewn warws sych wedi'i awyru i ffwrdd o olau haul uniongyrchol, ffynonellau osôn, a thymheredd eithafol, mae'r gwregys yn cadw ei briodweddau ffisegol a chemegol am hyd at 24 mis.
C: A ellir spliced y gwregysau hyn gan ddefnyddio offer vulcanization maes safonol?
A: Ydw. Mae vulcanization maes gan ddefnyddio patrymau rhannu camau aml-gam yn cyflawni isafswm effeithlonrwydd sbleis deinamig o 95% o'i gymharu â chryfder gwregys gwyryf wrth ddefnyddio deintgig clymu a argymhellir a rheolaeth tymheredd manwl gywir.
C: Beth yw'r ffactor diogelwch tensiwn gweithredu mwyaf a argymhellir?
A: Ar gyfer cymwysiadau dyletswydd trwm safonol, mae ffactorau diogelwch yn cael eu peiriannu rhwng 6.7:1 a 7:1 o'u cymharu â'r cryfder torri eithaf (gradd St-), gan gyfrif am gyflymiad deinamig a llwythi brecio a gyfrifir fesul DIN 22101.
C: Pa wybodaeth sydd ei hangen i gynhyrchu dyfynbris swyddogol?
A: Darparwch y dosbarth cryfder tynnol gofynnol (gradd St-), lled y gwregys, trwch y gorchudd uchaf a gwaelod, cyfanswm hyd, safon arafu fflamau gofynnol, a nodweddion deunydd gweithredu disgwyliedig (maint lwmp, dwysedd, ac uchder gollwng).
